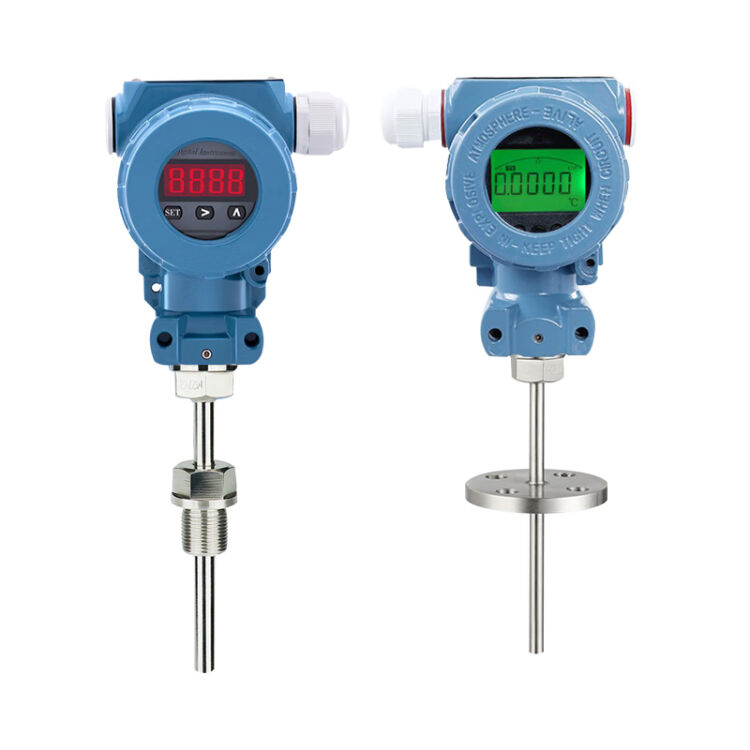

温度变送器

产品介绍

测量原理

热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号0-5V/0-10V电压信号，RS485数字信号输出。




应用领域

石油、化工、化纤;纺织、橡胶、建材;电力、冶金、医药;食品等工业领域现场测温过程控制；特别适用于计算机测控系统,也可与仪表配套使用.




性能特点

采用硅胶密封结构，因此耐震、耐湿，适合在恶劣现场环境中安装使用。

现场安装于热电偶，热电阻接线盒内，直接输出4-20MA信号，这样既省去昂贵的补偿导线费用，又提高了信号长距离传输过程中的抗干扰能力。

变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补偿功能。

精度高、功耗低，使用环境温度范围宽，工作稳定可靠。

应用面广，既可以与热电偶、热电阻形成一体化安装结构，也可作为功能模块安装在检测设备中。



技术参数

测量范围（℃）：-20~200；根据需求订制

安装方式：插入式 缆式（螺纹或法兰）

 插入深度(mm)：可按用户要求定制

探头尺寸(mm)：Φ6、Φ8

传感器：Pt100或Pt1000

信号输出：4~20mA 0~5VDC 0~10VDC RS485 或 无线

供电电压： DC24V

精度：±0.2%FS~±0.5%FS

长期稳定性（1年）±0.1%FS

响应时间：T=50℃ 2.3s；T=90℃ 5.4s

电气保护：反极性及过载保护，可选浪涌电压保护

环境温度：-40~+85℃

储存温度：-40~+125℃

触液部分材料：不锈钢及其他材质

防护等级：IP65
