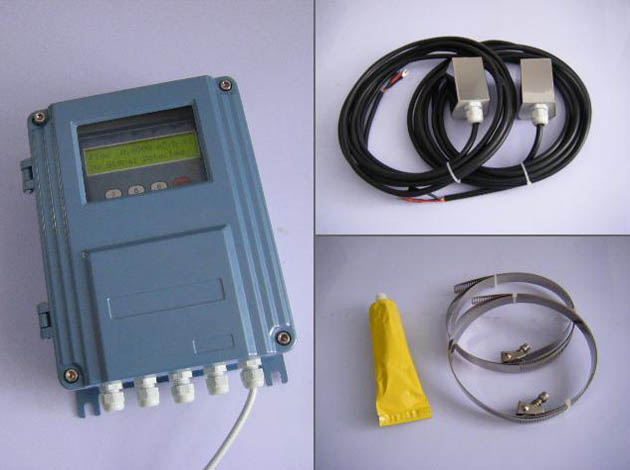

超声波流量计（水表/热量表）

产品介绍

超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量，也可以用于不易接触和观察的介质的测量。它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能解决的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

仪器特点

采用大规划集成电路CPLD，表贴工艺，准确度更高。高可靠性，高性能，适用性好，全中文显示。

日、月、年流量累积功能，可记录前64个运行天、前64个运行月、前5个运行年的累积流量。

上、断电管理功能，可记录前64次上、断电时间及流量，可进行人工或自动补偿减少流量损失。

能有效地克服管壁对超声波信号的衰减和粗糙的管道内表面对超声波信号的散射，全面减少超声波信号的能量消耗。




技术参数

项　　目		性能、参数
测量主机（一次表）	精度	1.0%(单通道)， 0.5%（双通道）
	重复性	0.2%
	最大流速	10m/s
	测量周期	500mS（每秒2次）
	测量原理	超声波时差原理，4字节IEEE754浮点运算
	显示接口	段式LCD、2×10背光型字符液晶、4×12背光型字符液晶
	操作	双磁控开关、6键轻触键盘、16键轻触键盘
	输入	两路两线制PT1000铂电阻输入回路，可实现热量计量功能（焓差法）
	输出	电流信号：4~20mA，阻抗600Ω浮空，准确度0.1%。 数据接口：隔离RS485串行接口。
	通讯协议	MODBUS-RTU协议
	其它功能	自动记忆前7日、前2个月的累积流量；断电时间和流量可手动补加； 工作参数可固化到机内的FLASH存储器中，上电时自动调出。
	工作电流	50mA
	备用电池	内置电池，在24VDC断电条件下保持两月数据不丢失
	环境温度	-10℃~70℃（大于此温度范围要求请与厂家联系）
	工作范围	连续
传 感 器	插入式	测量管道材质不限（不停产安装）适用于管径DN80以上。
	管段式	标准管段式：适用于管径DN15~DN1000，整机测量精度±0.5%
	信号电缆	专用SEYV75-2屏蔽双绞线缆，出厂标配5米
	防护等级	IP65
可测管道	管材	钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。
	衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
	内径	15mm~6000mm
	直管段长度	上游≧10D，下游≧5D，距泵出口处≧30D。
可测液体	种类	水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
	浊度	≦20000ppm，污水测时效果好，绝大多数污水管道可稳定测量。
	温度	-40℃~120℃
