密度计

产品介绍

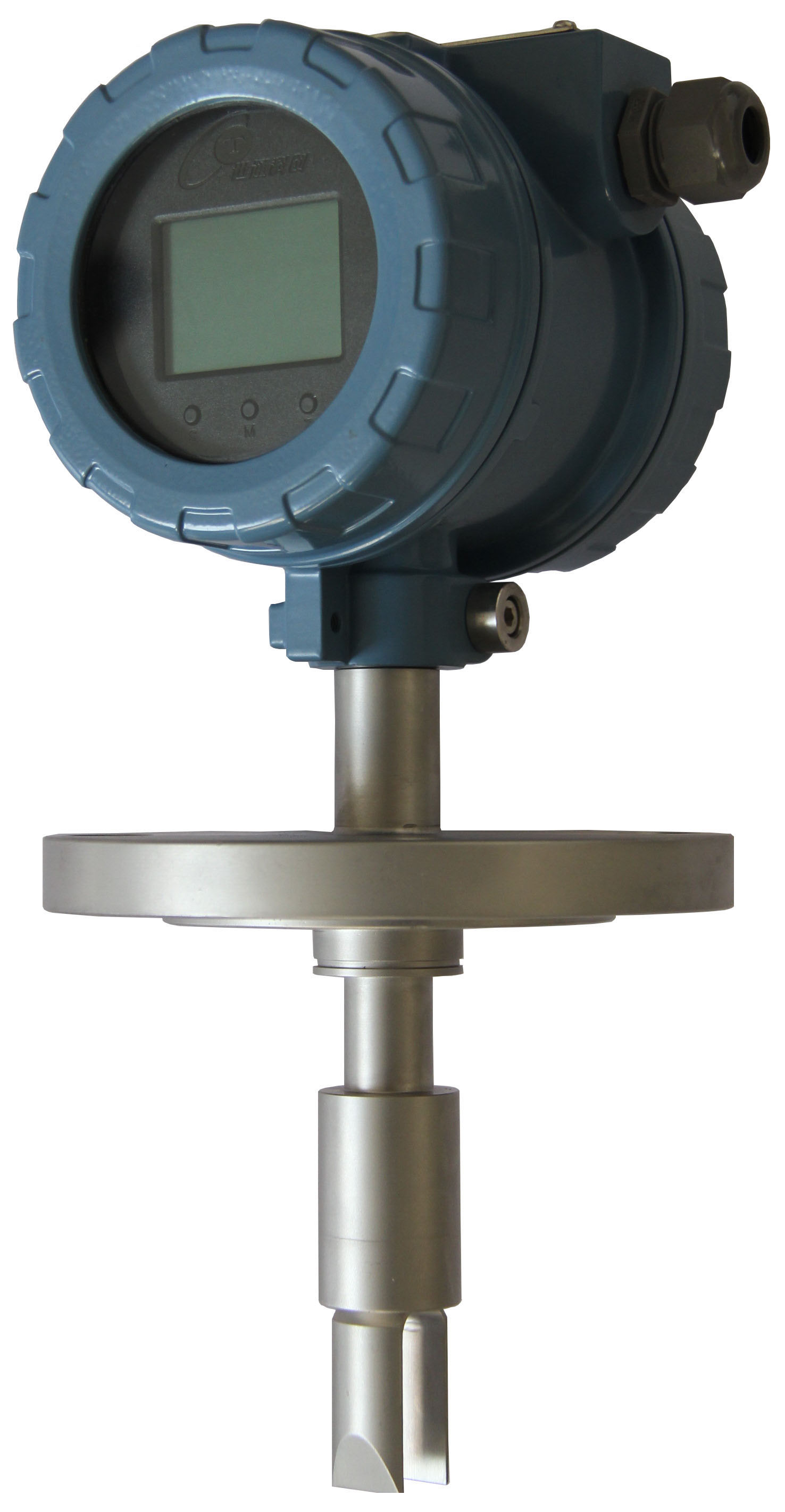

液体密度计（浓度计）使用振动式原理测量密度，传感器根据振动原理而设计，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在自然谐振频率上，当液体流经叉体时，振动发生改变，引起谐振频率变化，从而通过电子处理单元计算出准确的密度值。

仪器特点

*完全一体化的数字测量，可用于监测和控制高精度连续测量

* 没有可动部件，意味着实际上不需要维护

* 提供包括锆、合金 400、合金 B3 以及合金 C22的防腐材料

* 密度、标准密度或特殊计算值 （固体百分比、癆PI、比重等）采用直接毫安 (4–20 mA) 输出

* 长杆型适于在开放式和密闭式储罐中使用

* 长杆的长度最大可达 2 m（更长请联系技术）

* 允许存在少量固体和气泡

* 对振动不敏感

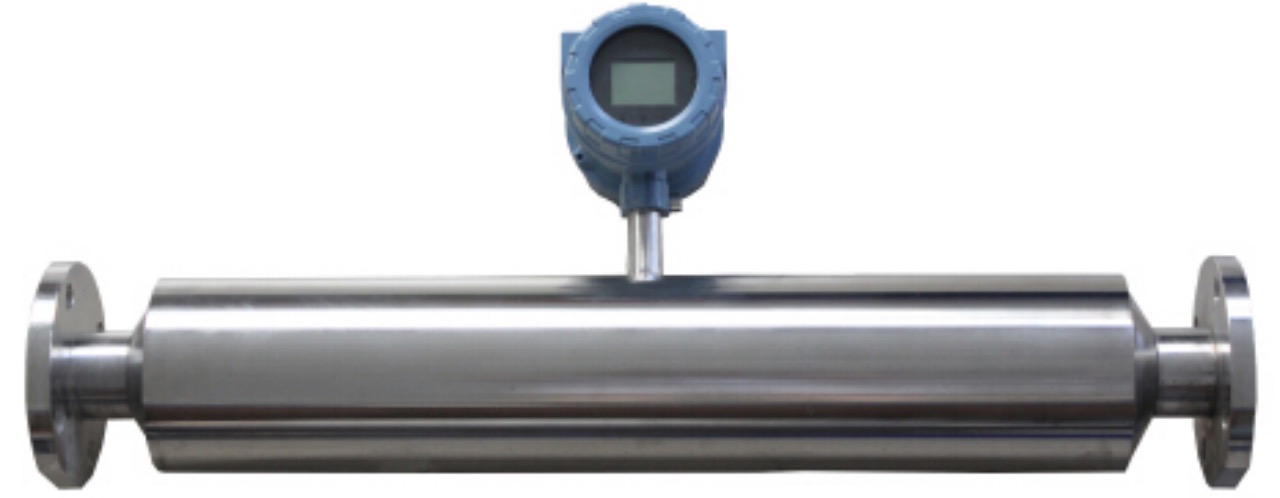

* 直插式仪表适于在高管道压力下工作

* 提供用于诊断和数据记录的计算机组态工具

* 内部提供一体式 B 级 PT100 温度传感器作为温度补偿

* 通过危险区域认证（CEC）

典型应用

* 多产品管道中的界面探测

* 酸 / 碱浓度控制

* 石油零售渠道 （仅为长杆型 ）

* 蒸发器控制

* 结合体积流量计用于质量流量

* 产品混合

* 糖精炼 （糖浓度 Brix）

* 间歇反应中的终点探测

* 麦芽汁比重 （酿酒）

* 溶剂

* 浆液

技术参数

性能参数	精度（1）	±0.001 g/cc	±1.0 kg/m3
	工作范围（2）	0 至 3 g/cc	0 至 3000 kg/m2	0至 187.4 lb/ft3
	重复性	±0.0001 g/cc	±0.1 kg/m3	±0.006 lb/ft3
	过程温度影响（已校正）（3）	±0.0001 g/cc	±0.1 kg/m3	（每 °C）
	过程压力影响（已校正）（4）	忽略不计
	过程温度(5)	– 50 ℃ 至 +150 ℃（– 58 ℉ 至 +302 ℉）
	环境温度	– 40 ℃ 至 +85 ℃（– 40 ℉ 至 +185 ℉）
	最大工作 压力(6)	XQM880（标准型）		2MP
		XQM880（高压型）		1450 psi (100 bar)
	试验压力	在最大工作压力1.5倍的压力下进行测试
	防护等级	IP65
结构材料	接液部件	XQM880（标准型）		不锈钢 316L、
		XQM880（防腐型）		合金 C22、或钛
	电子部件外壳	XQM880（标准型）		铝合金铸件
		XQM880（防腐型）		不锈钢或塑料
	插齿抛光	XQM880		标准、 PFA 涂层或电抛光
重量	重　量	XQM880（标准型）		典型值为45KG
		XQM880（特殊型）		取决于管道
特性	电源要求	电压		24VDC（需四线制）
	输　　出	频率输出		电源线上的电源调制2线制（4-20毫安）



*(1) 上述精度适用于标定范围 0.6 – 1.80 g/cc (600 – 1800 kg/m3)。

 *(2) 采用 XQM880时，液体的粘度最大则可达到 20,000 cP（更高请联系工厂）。

 *(3) 温度影响指的是因过程流体温度偏离工厂标定温度而引起的最大测量偏差。

 *(4) 压力影响定义为：由于过程压力偏离标定压力而引起的传感器流量和密度敏感度的变化。如要测定工厂标定压力， 请参考  随附于 XQM880的标定文件。如果数据不可用，请联系工厂。

 *(5) 如果要求特殊型，则过程温度将被进一步限制在– 40 ℃ 至 +150 ℃（– 40 ℉ 至 +302 ℉）。

 *(6)    实际最大工作压力受过程连接额定值的限制。

         工作温度：0~45℃

         环境湿度：相对湿度≤85%
